Bernd Brinkmann´s

Bau einer

FlatFieldBox
(FFB)

zu den Bildern am Ende dieses Textes

Anforderungen an eine Flatfieldbeleuchtung:

gleichmäßige Lichtstärke über das gesamte Bildfeld

regelbare Helligkeit

zu jeder (Tages-) und Nachtzeit einsetzbar

einfache Handhabung

Vorteile bei der Herstellung eines Flatfields durch Flatfieldbox gegenüber Skyflatfield:

reproduzierbare Vorgehensweise

frei einstellbare Helligkeit ==> gleich bleibende Belichtungszeit

unabhängig vom Wetter

kein Horizontgradient mehr

keine sich abbildenden Sterne

Realisierung:

ein Array aus Leuchtdioden

in einem Kasten hinter opakem weißem Kunststoff

kombinierte Reihen- und Parallelschaltung

ca. 10 bis 12 V bei 0.1 bis 1.5 A

Betrieb über ein regelbares Netzgerät mit Stromstärkeneinstellung



FFB wird auf Teleskopoptik aufgesetzt oder

Optik wird auf FFB gestellt (Objektiv zeigt nach unten)

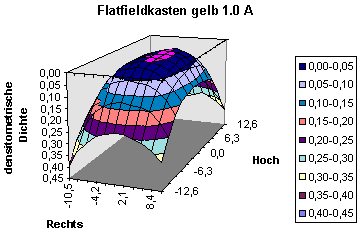

densitometrisch gemessene Helligkeitesverteilung:

Materialliste:

  • je 225 rote, gelbe und grüne 5 mm - Leuchtdioden
  • 6 Europlatinen
  • 1 oder 2 opake Kunststoffplatten ( 30 x 30 cm, 5 mm dick)
  • 7 m Vierkantleisten ( 5 mm x 5 mm )
  • 2 m Vierkantleisten (20 mm x 20 mm )
  • 0.3 qm Sperrholz ( 6 mm )
  • Kleinteile (4 mm Steckbuchsen, Kippschalter, Litze, Schrauben, Leim, weiße Farbe)

Die Kosten:

Leuchtdioden DM 67.50
Platinen DM 24.00
Kunststoffplatten DM 30.00
Holz DM 20.00
Kleinteile DM 20.00
  ---------------
Summe DM 161.50

Schlußbemerkungen:

sehr gute Praxistauglichkeit, vor Allem bei Weitwinkel-CCD-Aufnahmen (Gesichtsfeld > 3 Grad)

keine Probleme mit Horizontaufhellung wie bei Skyflatfield (bei 15 Grad Gesichtsfeld unmöglich)

mögliche Verbesserungen:

!! evtl. dünneres Holz benutzen !!
!! Vorsicht vor ungewollten Lötbrücken !!
!! nicht weiter vergrößerbar (Europlatine) !!


Helligkeitsverteilung der Flatfieldbox gemessen mit einer Streuscheibe
  -10,5 -8,4 -6,3 -4,2 -2,1 0,0 2,1 4,2 6,3 8,40 10,5
-12,6
0,45
0,40 0,37 0,33 0,31 0,32 0,32 0,34 0,37 0,42 0,48
-10,5 0,35 0,29 0,24 0,22 0,19 0,19 0,20 0,21 0,24 0,29 0,37
-8,4 0,27 0,19 0,15 0,12 0,09 0,09 0,10 0,10 0,13 0,19 0,27
-6,3 0,22 0,14 0,09 0,07 0,04 0,03 0,04 0,05 0,08 0,13 0,22
-4,2 0,18 0,10 0,07 0,05 0,01 0,00 0,01 0,03 0,05 0,11 0,19
-2,1 0,16 0,09 0,05 0,03 0,00 0,01 0,01 0,01 0,05 0,09 0,17
0,0 0,17 0,10 0,05 0,03 0,00 0,00 0,01 0,01 0,05 0,10 0,18
2,1 0,19 0,11 0,06 0,03 0,00 0,00 0,01 0,01 0,04 0,10 0,18
4,2 0,21 0,12 0,08 0,06 0,02 0,01 0,01 0,02 0,06 0,11 0,18
6,3 0,23 0,15 0,11 0,09 0,05 0,04 0,04 0,05 0,08 0,13 0,21
8,4 0,29 0,21 0,17 0,15 0,11 0,10 0,09 0,10 0,14 0,18 0,26
10,5 0,36 0,30 0,26 0,25 0,20 0,19 0,19 0,21 0,24 0,26 0,32
12,6 0,47 0,41 0,37 0,32 0,29 0,29 0,29 0,30 0,33 0,36 0,41

Die Spalten- und Zeilenköpfe geben den Abstand in cm vom Mittelpunkt der Flatfieldbox an. Die Zahlen innerhalb der Tabelle geben die mit einem Durchlichtdensitometer gemessenen Lichtabfall in photographischen Dichten an. Orange hinterlegte Felder werden bei einem Teleskop mit 8" Öffnung benutzt.

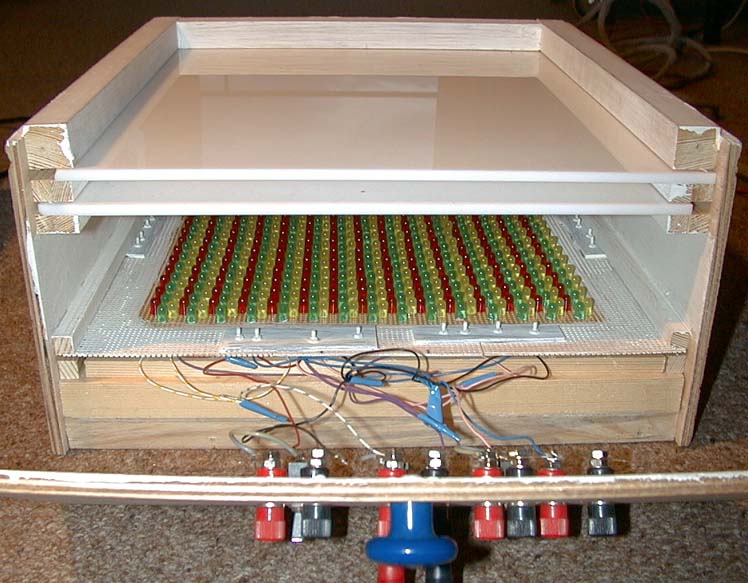

FFB offen

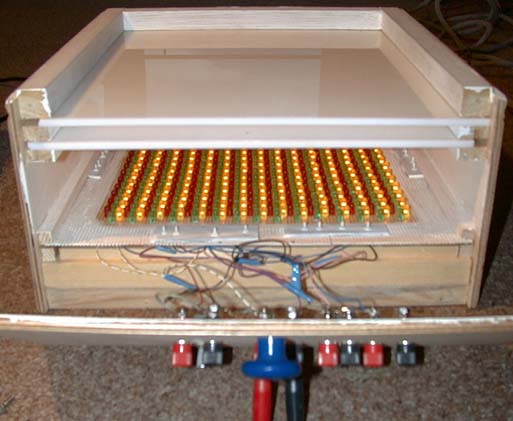

FFB mit eingeschalteten Dioden

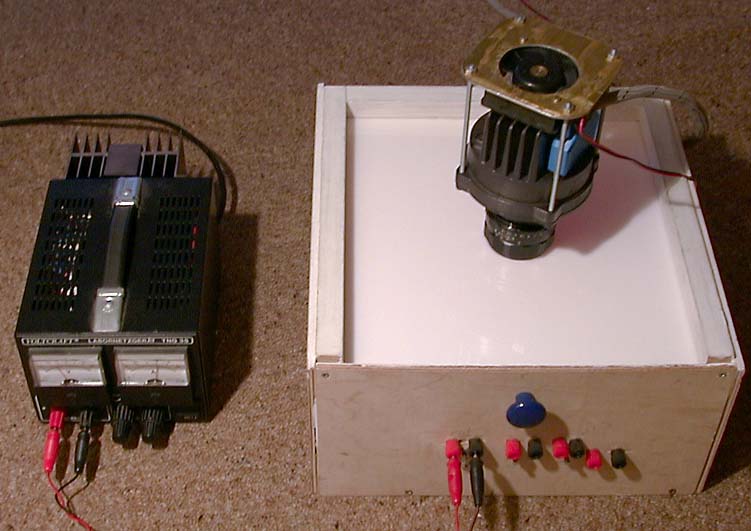

SX mit Fotoobjektiv auf FFB

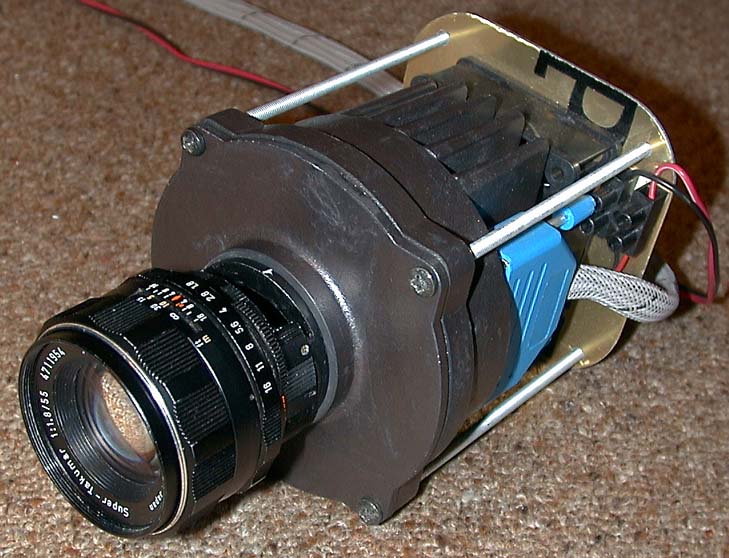

Starlight SX mit Foto-Objektiv

Hier die Besonderheiten meiner Starlight SX:

  • Auf der Metallplatte, die von den 4 Gewindestangen getragen wird, ist ein 12V-Lüfter montiert, der die kalte Umgebungsluft in die Kühlrippen bläst.
  • Als Distanzstück zur Erlangung des Fokus dienen M42-Zwischenringe. Hier ein aufgesägter zur Aufnahme von verschiedenen 1 1/4"-Filtern, die in eine Steckfassung eingeschraubt werden können.
  • Nicht sichtbar ist unten im Kameragehäuse eine 1/4"-Stativgewindebohrung.
